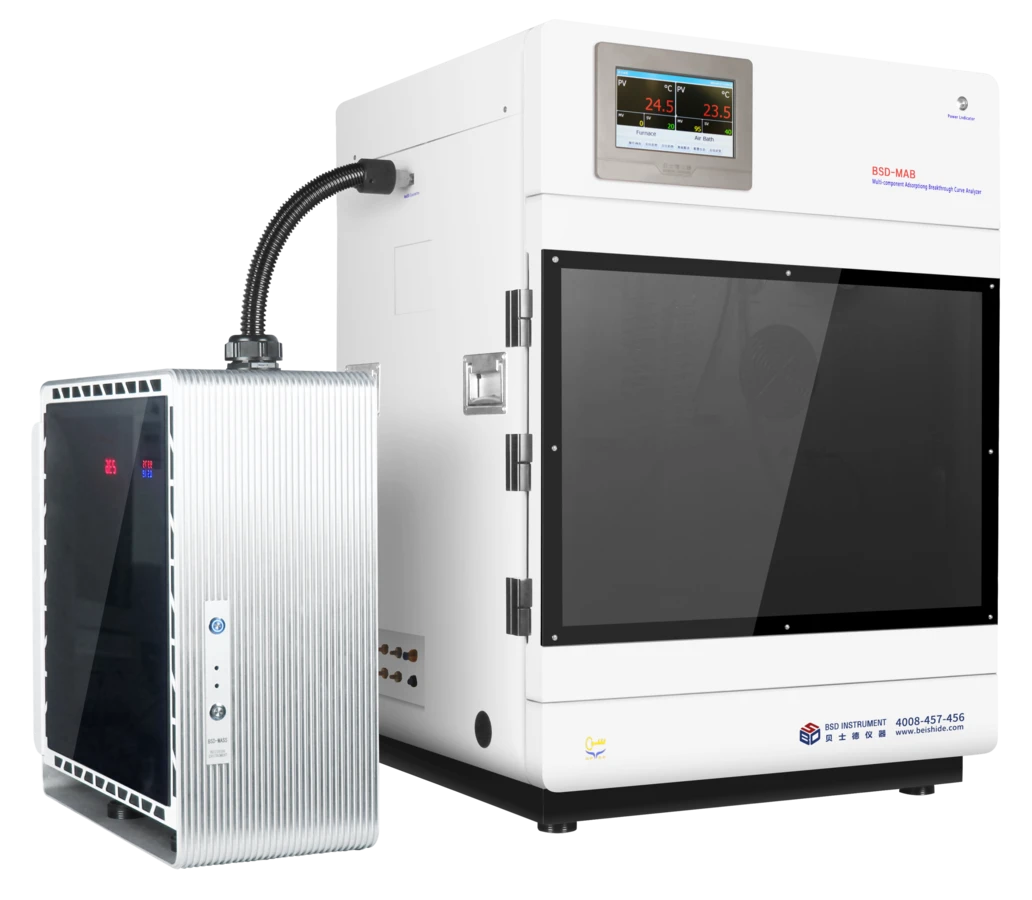

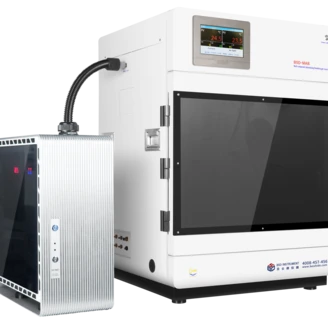

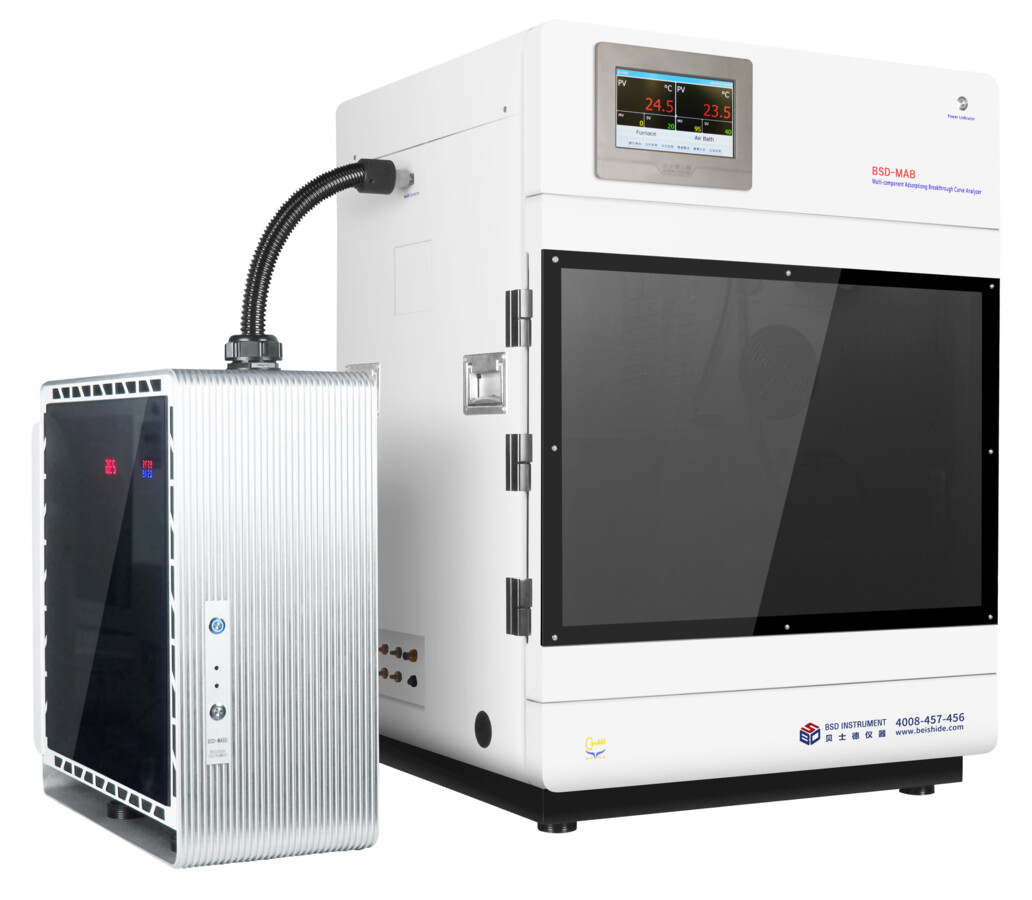

BSD-MAB Wielogazowy analizator krzywych przebicia

BSD MAB jest przeznaczony do analizy krzywych przebicia gazów w szerokim zakresie zmiennych warunków eksperymentalnych, w tym temperatur, ciśnień, grubości warstw, adsorbentów, stężeń gazów i szybkości przepływu. Wyposażony jest we wbudowany detektor przewodnictwa cieplnego lub opcjonalnie podłączony spektrometr masowy. BSD MAB dostarcza bardzo dokładne dane w czasie rzeczywistym o dynamice adsorpcji i krzywych przebicia dla szerokiej gamy gazów i zanieczyszczeń. Dzięki temu jest niezbędnym narzędziem zarówno do zastosowań badawczych jak i przemysłowych. Dostarczając informacji na temat pojemności sorpcyjnej, wydajności oczyszczania gazów czy żywotności filtrów. Urządzenie pozwala na optymalizację sprawności adsorbentów, konstrukcji reaktora ze stałym złożem czy wieloskładnikowego procesu adsorpcji.

Jesteś zainteresowany produktem? Masz pytania?
Skontaktuj się z nami!

Kontakt

Najważniejsze cechy

Masowe kontrolery przepływu (MFC)

4 lub opcjonalnie 8 przyłączy gazów + 2 lub opcjonalnie 3 pary

Generowanie pary

2-3 pary; P/Pₒ 0,1%-100%, ±1%

Opcja PSA

0-1Mpa/ 3Mpa/ 6Mpa/ 10Mpa

Różne opcje kolumn

1 ml, 2 ml, 8 ml, 100 ml, opcjonalnie do kilograma

Aktywacja

Podawanie gazów lub próżnia

Miara ilościowa

Stężenie, natężenie przepływu i pojemność adsorpcji

Detekcja niskiego poziomu przepływu

MS wykrywa 0,2 cm3/min

Detekcja

TCD lub opcjonalnie Spektrometr masowy lub Podczerwień

Termostatowany kolektor

System termostatyczny do kąpieli powietrznej do 50°C ±0,1°C

Specyfikacja

Przyłącza gazów	4; opcjonalnie 8 MFC
Opcje MFC (kontrolerów masowego przepływu)	10 ; 20; 50; 80; 200; 500; 1000; 2000 cm³STP/min.
Generowanie par	Układ generowania 2 lub opcjonalnie 3 par, P/Pₒ 0,1%-100% ±1%
Opcjonalna pompa Spring	Opcja doposażenia w pompę Spring para 10ppm＜P/P0＜20%,±1%; gaz 1ppm＜C＜5%,±1%
Odporność układu	Gazy i pary niekorozyjne; Opcjonalnie gazy korozyjne
Temperatura kolektora	Temperatura od otoczenia do 50℃, dokładność ± 0,1℃
Opcje kolumn	1 ml; 2 ml; 8 ml; 100 ml; niestandardowe rozmiary i długości
Metoda aktywacji	Przepłukiwanie gazem; opcjonalna próżnia; opcjonalne wsteczne przepłukiwanie gazem
Piec	Długość strefy grzewczej 100 mm, temperatura otoczenia do 400℃, 30-stopniowe programowalne grzanie
Czujnik ciśnienia	Standardowo 0-200kPa, dokładność 0,1%
Czujnik temperatury	Platynowy czujnik temperatury o wysokiej precyzji
Termostatowany płaszcz wodny	-20℃ do 80℃, dokładność ± 0,1℃
TCD	Standardowo wbudowany detektor TCD
Opcjonalny układ wysokiego ciśnienia	Opcjonalny PSA 1Mpa/3Mpa/6Mpa/10Mpa
Opcjonalny spektrometr masowy	Niskie natężenie przepływu 0,2 cm3/min Analiza stężenia w czasie rzeczywistym Częstotliwość zapisu < 1s, Gładka krzywa przebicia Detekcja mas: 1-100 amu; opcjonalnie 1-200 amu lub 300 amu; Włókno: 2 włókna pokryte irydem, przełączanie programowane; Granica wykrywania: 1ppm (Kr w powietrzu); Prędkość skanowania: do 1,8 ms/amu, Krok skanowania co 0,1 amu; Prędkość reakcji: ultraszybka reakcja przy objętości pobierania próbek tak niskiej jak <2 cm3/min;

Ważne parametry

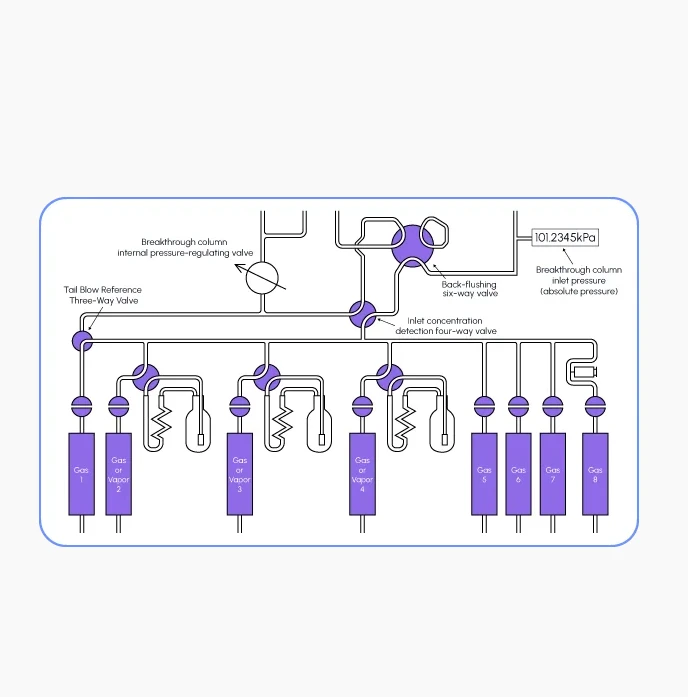

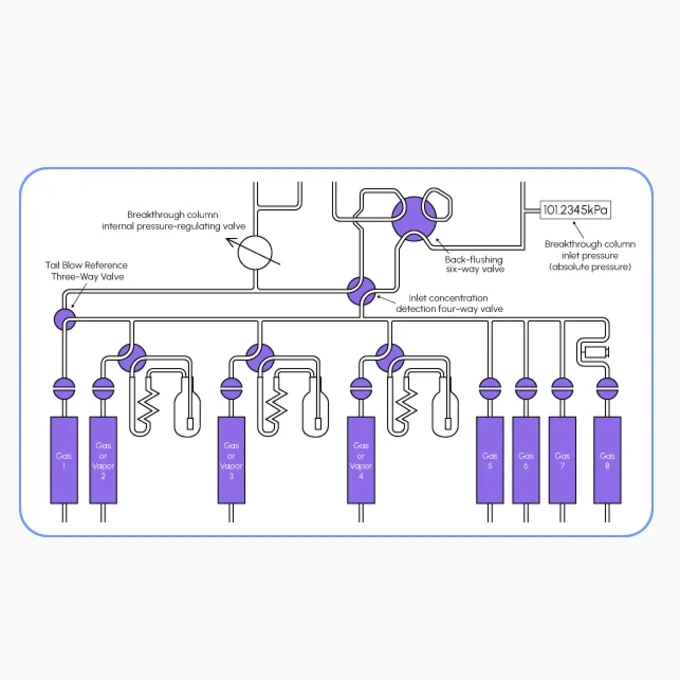

Przygotowanie gazu/pary wieloskładnikowej

Urządzenie jest wyposażone we wbudowany wielokanałowy regulator masowego przepływu do precyzyjnego mieszania gazów o wysokiej czystości. Umożliwia generowanie mieszanin gazów o różnych stężeniach i szybkościach przepływu. Ponadto posiada układ wytwarzania par składający się z probówki z odczynnikiem, ogrzewacza, skraplacza i łaźni o stałej temperaturze. System ten produkuje przesyconą parę w probówce z odczynnikiem, która jest przepłukiwana gazem obojętnym, a następnie transportowana do skraplacza, w którym generowana jest para nasycona o odpowiednim stężeniu. Taka konstrukcja umożliwia dokładną kontrolę stężenia pary w ścieżce gazu analitycznego. Ponadto urządzenie jest wyposażone w zawór regulacji stężenia początkowego, który zapewnia prawidłowe mieszanie gazu przed badaniem, zwiększając dokładność pomiarów krzywej przebicia.

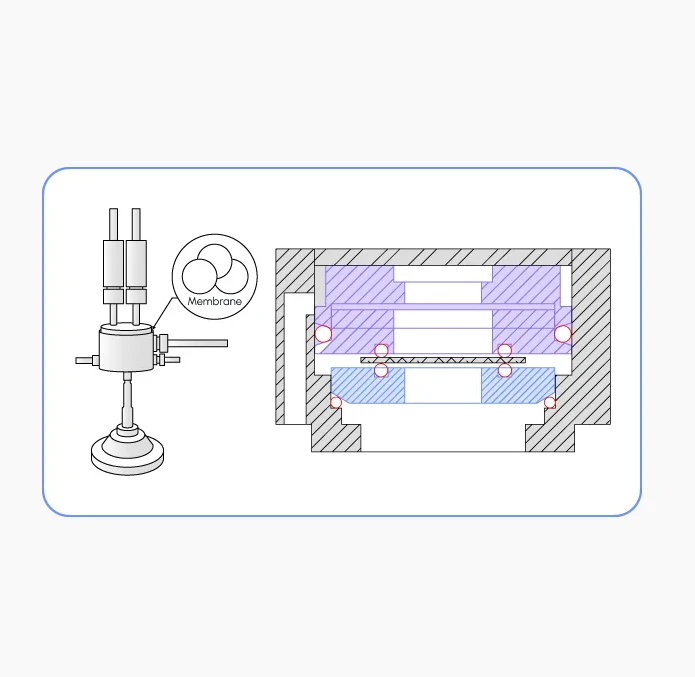

Badania przepuszczalności i rozdzielania gazów na membranach

Urządzenie umożliwia także pomiar przepuszczalności i rozdzielania gazów na membranach dzięki wyposażeniu go w układ z podwójną ścieżką gazów przed i za membraną, która stanowi granicę rozdziału. Górna ścieżka kieruje gaz testowy na membranę, podczas gdy dolna, wykorzystując gaz nośny transportuje oddzielony gaz do detektora. Układ oferuje dwie metody testowania: metodę stanu ustalonego, w której zarówno gaz nośny jak i testowany przepływają w sposób ciągły (analiza w czasie rzeczywistym) oraz metodę stanu nieustalonego, w której wylot za membraną jest uszczelniony, aby umożliwić wzbogacenie adsorbatu przed detekcją. Elastyczna konstrukcja układu zapewnia precyzyjny pomiar przepuszczalności membran i wydajności procesu separacji.

Wylot gazu referencyjnego

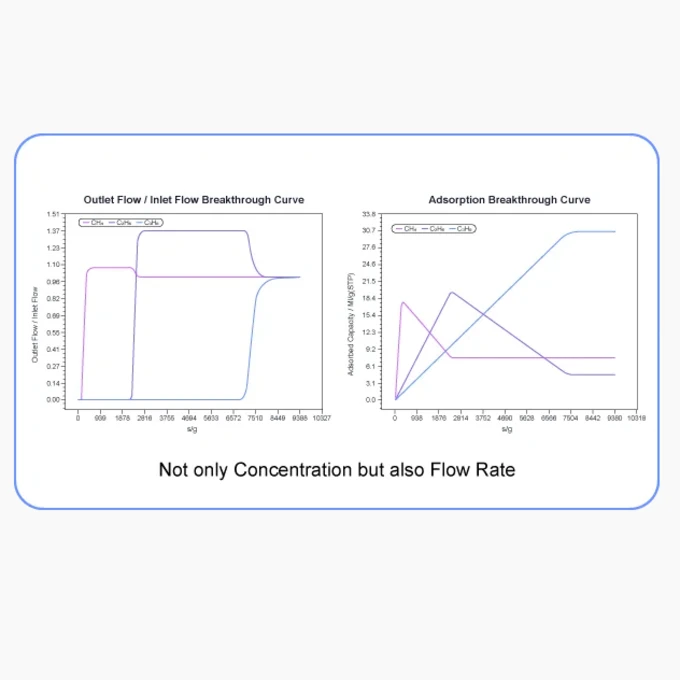

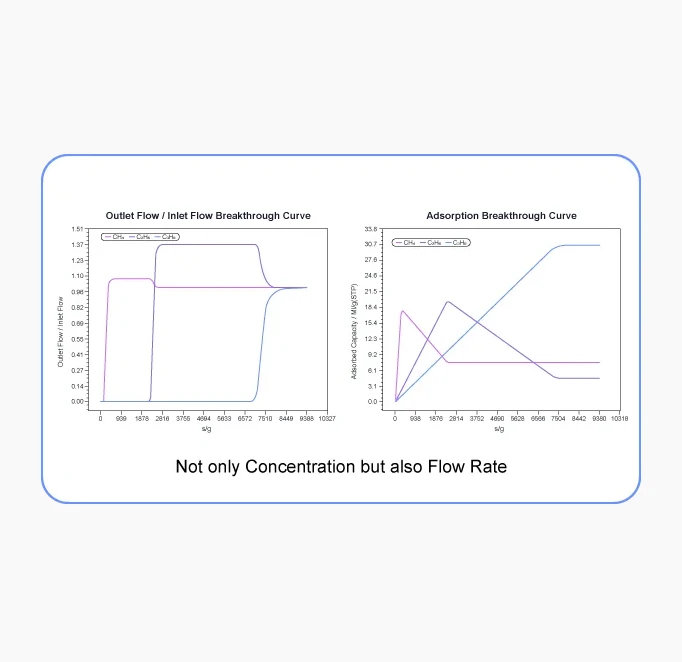

Kalibracja i określenie ilościowe

System oferuje precyzyjny ilościowy pomiar stężenia gazu analitycznego oraz natężenia przepływu poprzez podawanie gazu referencyjnego na górny króciec układu próbkowania MS ze stałą szybkością przepływu. Ponadto wykorzystanie spektrometrii mas, pozwala dokładnie wykryć gazy o niskim stężeniu przy szybkości pobierania próbek gazu od 0,2 cm3/min do 2 cm3/min i unikać zanieczyszczeń powstających w wyniku pobierania próbek przy dużym przepływie. System charakteryzuje się niezwykle szybką analizą z czasem reakcji poniżej 1 sekundy (przy próbkowaniu <2 cm3/min), gwarantując szybką, czułą i niezawodną pracę.

Inne funkcje

Stała kontrola temperatury

Utrzymuje stabilną temperaturę, aby zapobiec kondensacji pary wodnej w układzie, zapewniając spójne warunki testowe.

Możliwość pracy przy wysokim ciśnieniu

Opcjonalna kolumna ze stali nierdzewnej do analiz w zmiennych warunkach ciśnienia.

Elastyczna kontrola temperatury

Możliwość zastosowania łaźni wodnych, naczyń Dewara z ciekłym azotem i systemów niskotemperaturowych (szeroki zakres warunków testowych).

Kolumna na próbkę o dużej pojemności

Pomieści granulki i próbki o dużej objętości, zapewniając wszechstronność zastosowań.

Zaawansowany system mieszania i przygotowania gazów

Posiada system mieszania i stabilizacji gazu podawanego na kolumnę, zapewniając jego precyzyjny i niezawodny przepływ.

Wydajne metody aktywacji

Oferuje opcje podawania strumienia gazu od dołu złoża lub traktowanie próżnią w celu zwiększenia wydajności aktywacji i dokładności testu.
